สีของสายไฟที่ใช้ในงานติดตั้งกล้องวงจรปิด

รหัสสีมีความสำคัญมากเนื่องจากจะทำให้รหัสสีมีความสำคัญมากเนื่องจากจะทำให้ทราบได้ว่า สายไฟนั้นเป็นสายอะไร หรือท่อร้อยสายไฟเป็นท่อร้อยสายไฟประเภทใด จึงทำให้สะดวกต่อการซ่อมแซมบำรุงรักษา และใช้งานได้อย่างถูกต้องปลอดภัย

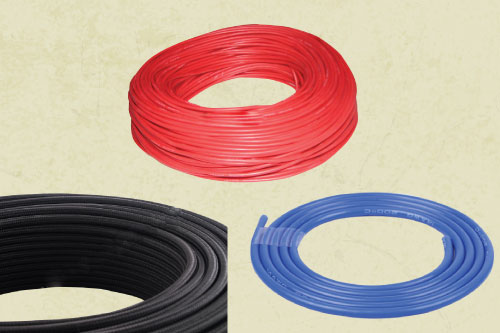

1.รหัสสีของสายไฟ

ตามมาตรฐานการติดตั้งทางไฟฟ้า 2545 ได้กำหนดของสายไฟหุ้มฉนวนระบบแรงต่ำดังนี้

ตัวนำนิวทรัล ให้ใช้สีเทาอ่อน หรือ สีขาว

สายเส้นไฟ ต้องมีสีต่างไปจากสายนิวทรัล และตัวนำสำหรับต่อลงดิน

สายไฟในระบบ 3 เฟส ให้ใช้สายที่มีสีฉนวน หรือ ทำเครื่องหมายเป็นดังนี้

  • เฟส 1 ใช้สีดำ
  • เฟส 2 ใช้สีแดง
  • เฟส 3 ใช้สีน้ำเงิน

สีของสายไฟที่ใช้ในงานติดตั้งกล้องวงจรปิด





สายดินของบริภัณฑ์ไฟฟ้า ให้ใช้สีเขียว หรือ สีเขียวแถบเหลือง



ข้อยกเว้นที่ 1 สายไฟที่มีขนาดโตกว่า 16 ตร.มม. ให้ทำเครื่องหมายแทนการกำหนดสีที่ปลายสาย

ข้อยกเว้นที่ 2 สายออกจากเครื่องวัดหน่วยไฟ (มิเตอร์ไฟฟ้า) ถึงบริภัณฑ์ประธาน (แผงคัตเอาท์ หรือ แผงควบคุมไฟ)
ไม่ต้องกำหนดสี

2.รหัสของท่อไฟ และกล่องพักสายกล้องวงจรปิด
รหัสสีของของท่อสำหรับร้อยสายไฟกล้องวงจรปิดมีประโยชน์มาก ทำให้ทราบได้ว่า สายในท่อเป็นสายอะไร ซึ่งกระทำได้ โดยมีเครื่องหมายแสดงสีทุกระยะ 1 เมตร โดยรวมทั้งข้อต่อ และกล่องพักสาย ตามตาราง

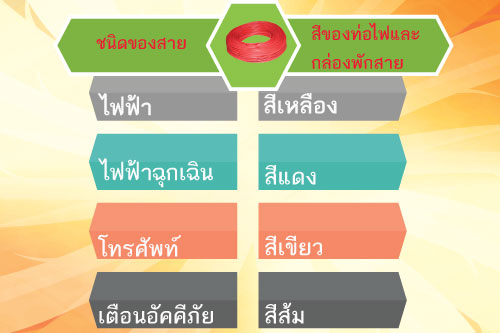

ตารางรหัสสีของท่อไฟและกล่องพักสายที่นิยมใช้ทั่วไป

สีของสายไฟที่ใช้ในงานติดตั้งกล้องวงจรปิด
