การต่อสายไฟระบบกล้องวงจรปิด

การนำสายไฟไปใช้งาน เช่น การเดินสายภาพกล้องวงจรปิด จำเป็นต้องมีการต่อสายไฟ อาจมาจากหลายสาเหตุด้วยกันคือ สายไฟยาวไม่พอ จำเป็นต้องต่อแยกสายไฟไปในทางอื่น หรือปรับปรุงเปลี่ยนแปลงสายไฟใหม่ ดังนั้น วิธีการต่อสายไฟที่ถูกต้องจึงมีความจำเป็นอย่างยิ่ง ทั่งในการทำงาน และในการต่อใช้งาน เพราะการต่อสายไฟที่ไม่ถูกต้องอาจทำให้ไฟลัดวงจร เกิดการอาร์กของจุดต่อ ทำให้เกิดความร้อนสูง จนในที่สุดทำให้เกิดเพลิงไหม้ได้

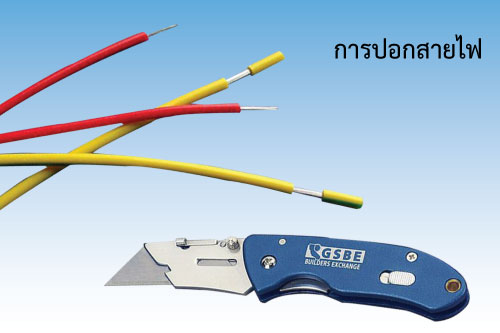

1.การปอกสายไฟ การปอกสายไฟ โดยใช้มีดบางขนาดเล็กหรือใบมีดคัตเตอร์ โดยกำหนดความยาวของสายส่วนที่จะปอก ใช้มีดปอกกินเนื้อฉนวนไปเป็นมุมประมาณ 30 องศา โดยรอบจนฉนวนหลุดออกมา ทำความสะอาดโลหะตัวนำส่วนที่ปอกให้สะอาดด้วยการใช้มีดขูดไปรอบผิวเบาๆ หรือ ใช้กระดาษทรายละเอียดขัดโดยรอบ การปอกสายไฟ โดยการใช้มีดกดลงบนสายเป็นมุม 90 องศาหมุนโดยรอบเพราะคมมีดจะกินเข้าไปในโลหะตัวนำของสายไฟ เมื่อนำสายไฟไปใช้งาน มักจะหักตรงรอบที่ถูกมีด



การต่อสายไฟระบบกล้องวงจรปิดแบบต่างๆ











2.การต่อสายเข้าจุดต่อสายแบบสกรูยึด
การต่อสายเข้าจุดต่อสายแบบสกรูยึด การคล้องสายไปรอบสกรูยึด ต้องคล้องโดยหมุนโค้งสายไปในทิศทางตามเข็มนาฬิกา หรือ ตามทิศทางการหมุนแน่นของสกรู หมุนสกรูให้แน่น วิธีการต่อสายเข้าจุดต่อสายแบบสกรูยึด

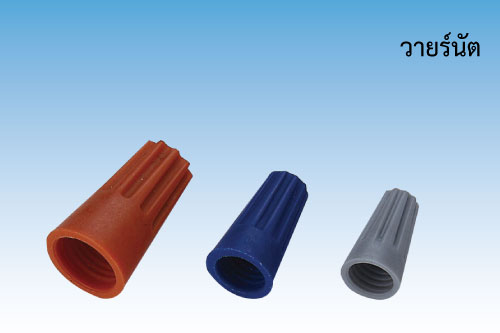

3.การต่อสายด้วยวายร์นัต
วายร์นัต (Wire nut) เป็นอุปกรณ์ไฟฟ้าอีกชนิดหนึ่ง ทำหน้าที่ช่วยในการต่อสาไฟเข้าด้วยกัน โดยไม่ต้องพันเทปฉนวน ช่วยให้สะดวกขึ้น วิธีการต่อสายไฟแบบนี้ทำโดยนำสายไฟที่ต้องการต่อสายเข้าด้วยกัน ปอกฉนวนออกแล้วนำมาหมุนลวดตัวนำให้ติดกัน นำวายร์นัตครอบลงไปที่ปลายสายทั้งสองจุด หมุนวายร์นัตไปในทิศทางตามเข็มนาฬิกาจนสายไฟแน่น ภายในวายร์นัตเป็นเกลียวสปริงโลหะ ส่วนภายนอกเป็นฉนวนจำพวกพลาสติกแข็ง ลักษณะวายร์นัตและการต่อสายไฟ


การต่อสายไฟระบบกล้องวงจรปิดแบบต่างๆ

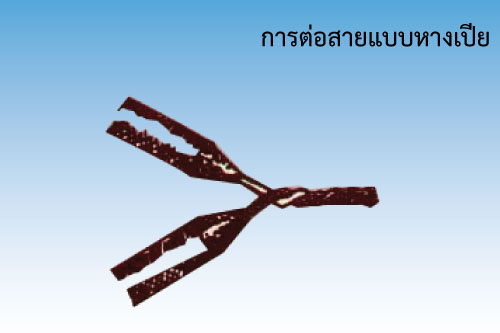

4.การต่อสายแบบหางเปีย
การต่อแบบหางเปีย (Pigtail Splice) มีวิธีการต่อโดยปอกฉนวนของสายไฟที่ต้องการจะต่อกันให้ยาวพอประมาณทั้งสองเส้น วางให้ส่วนที่เป็นตัวนำของสายทั้งสองให้ทับกัน ใช้มือหรือคีมบิดส่วนที่ไม่มีฉนวนหุ้ม เพื่อตีเกลียวให้แน่น ส่วนใหญ่ใช้ในกล่องต่อสายที่มีฝาปิดมิดชิด ซึ่งจะใช้กับสายไฟที่มีพื้นที่หน้าตัดไม่เกิน 2.50 ตารางมิลลิเมตร

การต่อสายไฟระบบกล้องวงจรปิดแบบต่างๆ





บทสรุป

สายไฟเป็นอุปกรณ์ที่มีความสำคัญอย่างมากในการใช้งานติดตั้งระบบกล้องวงจรปิด(CCTV)โดยทำหน้าที่เป็นตัวเชื่อมต่อวงจรไฟฟ้า เป็นทางเดินของแรงดันไฟและกระแสไฟจากแหล่งจ่ายไฟไปสู่อุปกรณ์ไฟและเครื่องใช้ไฟฟ้า สายไฟที่ถูกผลิตขึ้นมาใช้งานระบบกล้องวงจรปิดมีส่วนประกอบหลักๆ อยู่ 2 ส่วน คือ ส่วนคือ ส่วนตัวนำไฟและฉนวนไฟ ตัวนำไฟทำหน้าที่นำพาแรงดันไฟฟ้า และกระแสไฟไปยังจุดหมายปลายทองที่ต้องการ ตัวนำที่นิยมใช้เป็นสายไฟฟ้ามี 2 ชนิด คือ ทองแดงและอะลูมิเนียม ฉนวนไฟทำหน้าที่ห่อหุ้มลวดตัวนำ เพื่อป้องกันการเกิดกระแสไฟฟ้าลัดวงจรระหว่างลวดตัวนำ ซึ่งอาจเกิดกระแสไฟฟ้าดูดกับมนุษย์และสิ่งมีชีวิตต่างๆ ฉนวนไฟฟ้าที่นำมาใช้ในการผลิตสายไฟมีหลายชนิด เช่น ยางไมบาร์ แร่ใยหิน และพลาสติก พวกโพลีไวนิลคลอไรด์ (P.V.C) หรือ พวกโพลีเอทไทลีน (P.E)

ขนาดของสายไฟที่จะนำมาใช้งานต้องมีความถูกต้องเหมาะสม เพราะจะมีผลต่อความร้อนค่าทนกระแสไฟฟ้าค่าความต้านทานภายในสาย ขนาดของสายไฟที่นิยมใช้ในปัจจุบันจะบอกตามขนาดของพื้นที่หน้าตัดของสายไฟ โดยบอกขนาดเป็นตารางมิลลิเมตร การเลือกขนาดของสายไฟฟ้าต้องคำนึงถึงสิ่งสำคัญ 3 ประการคือ ค่ากระแสไฟที่สายไฟฟ้าทนได้ ค่าแรงดันไฟฟ้าตกคร่อม และประสิทธิภาพของการส่งกำลังไฟฟ้า

ลักษณะของสายฟี่ผลิตขึ้นมาใช้งานมีความแตกต่างกันออกไป เป็นลักษณะของสายตัวนำมีสายแข็งหรือสายเกลียว ลักษณะของฉนวนที่ห่อหุ้มมีฉนวนชั้นเดียว, ฉนวน 2 ชั้น หรือฉนวน 3 ชั้น ลักษณะของจำนวนชุดโลหะตัวนำของสายไฟมีตัวนำชุดเดียว, ตัวนำ 2 ชุด, ตัวนำ 3 ชุด หรือตัวนำ 4 ชุด วิธีการต่อสายไฟมีความสำคัญและจำเป็นต่อการใช้งาน เพราะการต่อสายที่ไม่ถูกต้องกาจทำให้เกิดไฟฟ้าลัดวงจรหรือเกิดความร้อนที่จุดต่อสา เป็นสาเหตุให้เกิดเพลิงไหม้ขึ้นได้
