การเดินสายไฟของกล้องวงจรปิดแบบลอย

การเดินสายไฟสำหรับงานติดตั้งกล้องวงจรปิดตามอาคารบ้านพักอาศัยหรือขนาดเล็ก สามารถแบ่งการเดินสายออกเป็น 2 ส่วนคือ การเดินสายไฟภายนอกอาคาร และการเดินสายไฟภายในอาคาร ทั้ง 2 ส่วนขึ้นอยู่กับการออกแบบให้เหมาะสมกับสภาพพื้นที่ และงบประมาณด้านค่าใช้จ่าย



การเดินสายไฟของกล้องวงจรปิดแบบลอย







1.การเดินสายเปิดบนวัสดุฉนวน

1.1 การเดินสาย(CCTV)เปิดสำหรับระบบแรงต่ำ มีข้อกำหนดที่สำคัญคือ
การเดินสายเปิดบนวัสดุฉนวน ต้องเดินภายนอกอาคาร การเดินภายในอาคารทำได้เฉพาะในโรงงานอุตสาหกรรม งานเกษตรกรรม และแสดงสินค้าเท่านั้น

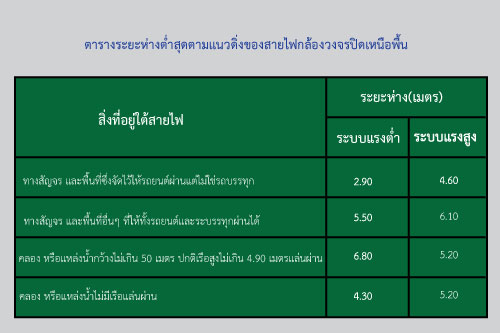

- ต้องมีการป้องกันความเสียหายทางกายภาพที่เหมาะสม และต้องอยู่สูงจากพื้น ไม่น้อยกว่าที่กำหนดในตารางระยะห่างต่ำสุดตามแนวดิงของสายไฟเหนือพื้น สายที่ยึดเกาะไปกับผนัง หรือกำแพงต้องมีความสูงจากพื้นไม่น้อยกว่า 2.50 เมตร

- สายไฟซึ่งติดตั้งบนตุ้ม หรือลูกถ้วย ต้องยึดกับฉนวนที่รองรับให้มั่นคง โดยใช้ลวดผูกสาย (Tie Wire) ซึ่งมีฉนวนที่ทนแรงดันเทียบเท่ากับฉนวนของสายไฟนั้น

- สายแรงต่ำทั้งหมดต้องเป็นสายหุ้มฉนวน

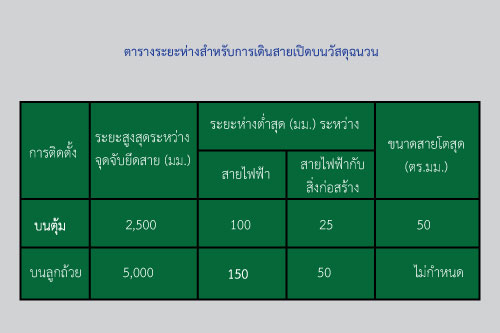

- การเดินสายเปิดบนวัสดุฉนวนภายในอาคาร ระยะห่างต้องเป็นไปตามกำหนดในตารางระยะห่างสำหรับการเดินสายเปิดบนวัสดุฉนวน

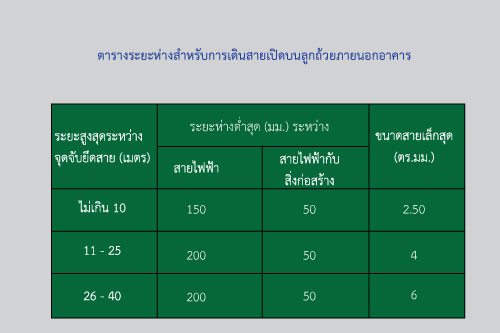

- การเดินสายเปิดบนวัสดุฉนวนภายนอกอาคาร หากเดินสายบนตุ้มระยะห่างให้เป็นไปตามตะราง แต่ถ้าเดินผ่านในที่โล่งขนาดสายต้องไม่เล็กกว่า 2.50 ตร.มม. และระยะระหว่างจุดจับยึดสายไม่เกิน 5.00 เมตร หากเดินสายบนลูกถ้วยระยะห่างให้เป็นไปตามตารางระยะห่างสำหรับการเดินสายปิดบนลูกถ้วยภายนอกอาคาร

การเดินสายไฟของกล้องวงจรปิดแบบลอย

การเดินสายไฟของกล้องวงจรปิดแบบลอย

การเดินสายไฟของกล้องวงจรปิดแบบลอย

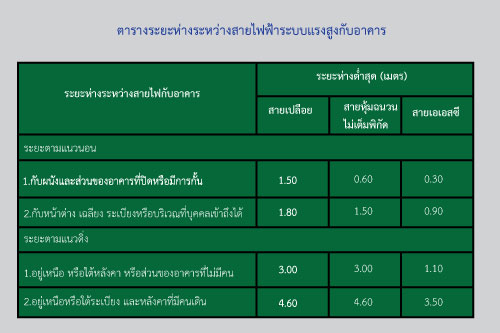

1.2 สำหรับระบบแรงสูง ระยะห่างต่ำสุดตามแนวระดับระหว่างสายเปลือย หรือสายหุ้มฉนวนบางส่วนอาคาร หรือสิ่งก่อสร้างที่ไม่ใช่สะพานเมื่อสายไฟฟ้าไม่ได้ยึดติดกับสิ่งก่อสร้าง ต้องเป็นแบบนี้

การเดินสายไฟของกล้องวงจรปิดแบบลอย
