อิเล็กทรอนิกส์ในงานอุตสาหกรรม
ปัจจุบันในงานอุตสาหกรรมได้มีการปรับปรุงคุณภาพในการผลิตสินค้า โดยได้นำเอาระบบเทคโนโลยีอัตโนมัติมาใช้เพื่อเพิ่มปริมาณและคุณภาพ ให้ทันกับความต้องการของผู้ใช้บริการมากขึ้น เพื่อให้การปฏิบัติงานด้านไฟฟ้ามีประสิทธิภาพเพิ่มขึ้นช่างไฟฟ้าควรต้องเรียนรู้อุปกรณ์ทางด้านอิเล็กทรอนิกส์เพิ่มเติม ในด้านประเภทสารกึ่งตัวนำที่ใช้กันอยู่ทั่วไปดังนี้
ไดโอด
อุปกรณ์อิเล็กทรอนิกส์ที่มีโครงสร้างมาจากสารกึ่งตัวนำชนิดพีและเอ็น มี 1 รอยต่อ ไดโอดเป็นอุปกรณ์ที่สำคัญมาก และมีใช้กันอย่างแพร่หลาย ในวงจรแหล่งจ่ายไฟกระแสตรง ไดโอดทำหน้าที่แปลงแรงดันไฟฟ้ากระแสสลับให้เป็นแรงดันไฟฟ้ากระแสตรง วงจรแหล่งจ่ายไฟฟ้ากระแสตรงนี้จำเป็นต้องมีเพื่อจ่ายให้กับวงจรอิเล็กทรอนิกส์แบบต่าง ๆ
โดยทั่วไปผู้ผลิตจะทำเครื่องหมาย การวัดหาขั้วของไดโอด หรือแถบสีไว้เพื่อบอกว่า เป็นขั้วขาแคโทด แต่ถ้าต้องการหาโดยใช้มิเตอร์วัดสามารถทำได้ดังนี้
- ให้ตั้งเร้นจ์ความต้านทานไปที่ X1
- ปรับซีโร่โอห์ม
- ให้นำสายวัดไปวัดที่ขาทั้งสองของไดโอดโดยสายวัดเส้นใดต่อกับขาใดของไดโอดก็ได้
- เข็มของมิเตอร์เบี่ยงเบนไปทางขวามือแล้วอ่านค่าโอห์มได้ประมาณ 7 โอห์ม แสดงว่าค่าของไดโอดที่ต่อกับสายสีแดงของมิเตอร์เป็นขั้วแคโทด
- เข็มมิเตอร์ไม่เบี่ยงเบนก็แสดงว่า ขาของไดโอดที่ต่อกับสายสีแดงจากแจ็กบวกเป็นขั้วแอโนค

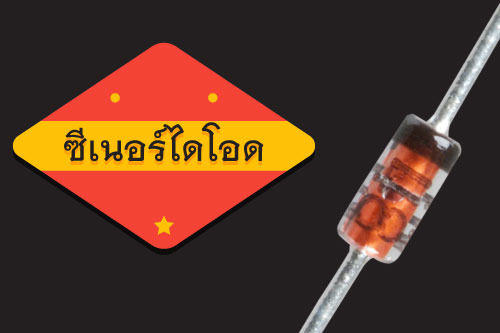

ซีเนอร์ไดโอด
เป็นไดโอดชนิดพิเศษ ซึ่งสร้างให้มีการทำงานแตกต่างจากไดโอดเรียงกระแสทั่วไป เมื่อให้ไบแอสตรงกับซีเนอร์ไดโอด การทำงานจะเหมือนกับไดโอดเรียงกระแส คือ นำกระแสได้และมีแรงดันตกคร่อมซีเนอร์ไดโอดขณะได้รับไบแอสตรง เมื่อซีเนอร์ไดโอดได้รับไปแอสกลับถึงค่าแรงดันที่กำหนด ซีเนอร์ไดโอดจะนำกระแสได้ และจะเกิดแรงดันตกคร่อมตัวเองคงที่

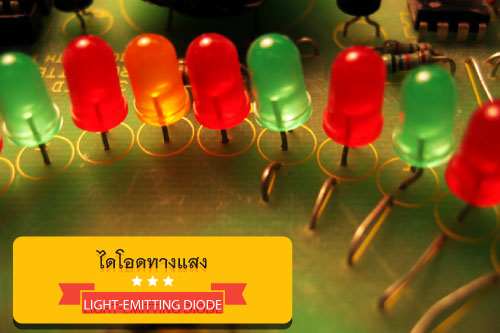

ไดโอดทางแสง
นิยมใช้กันมีอยู่ 2 ชนิดคือ ไดโอดเปล่งแสง และโฟโต้ไดโอด ซึ่งใช้อุปกรณ์ทั้งสองนี้ในการรับ และส่งสัญญาณทางไฟฟ้า โดยเปลี่ยนรูปเป็นแสง โดยใช้ไดโอดเปล่งแสงเป็นตัวส่งแสง และใช้โฟโต้ไดโอดเป็นตัวรับแสง

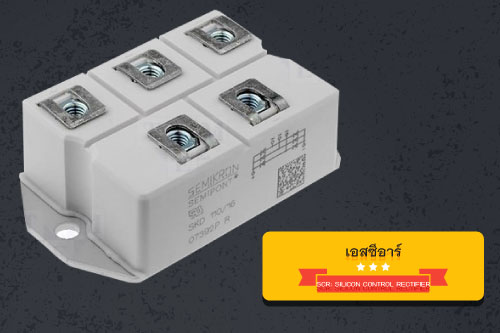

เอสซีอาร์
เป็นอุปกรณ์อิเล็กทรอนิกส์ที่มีชื่อเต็มว่า Silicon Controlled Rectifier เป็นอุปกรณ์สารกึ่งตัวนำที่มี 3 รอยต่อ มีขั้ว 3 ขั้ว มีโครงสร้างที่คล้ายกับชอคเลย์ไดโอด แต่เอสซีอาร์จะนำกระแสได้เมื่อแรงดันที่แอโนคเป็นบวกมากกว่าแคโทด และมีการกระตุ้นกระแสที่เกท โดยจ่ายแรงดันบวกที่เกทให้มีกระแสไหลเข้าสู่ขาเกทของเอสซีอาร์จะทำให้เอสซีอาร์นำกระแสได้ เกิดกระแสไหลผ่านระหว่าขั้วแอโนคสู่ขั้วแคโทดของเอสซีอาร์ เนื่องจากเอสซีอาร์เป็นอุปกรณ์ที่นิยมนำไปใช้ในการควบคุมกำลังไฟฟ้า เช่น วงจรเรียงกระแสที่ควบคุมแรงดัน ควบคุมความเร็วของมอเตอร์ ควบคุมแสงสว่างของหลอดไฟฟ้า ควบคุมปริมาณความร้อนของลวดความร้อน เป็นต้น เอสซีอาร์จึงมีหลายขนาด
