เลือกซื้อ cctv กล้องวงจรปิดราคาถูก กับความสำคัญของสัญลักษณ์ในงานช่างเทคนิค

สัญลักษณ์ (Symbol) คือวัตถุ ตัวอังษร รูปร่าง หรือสีต่างๆที่ใช้แทนสื่อความหมายหมายของสิ่งใดสิ่งหนึ่ง ให้มนุษย์ทุกคนสามารถเข้าใจไปในทางเดียวกัน หรือเครื่องหมาย เช่น เครื่องหมายการค้า cctv หรือเครื่องหมาย (+) ลบ (-) ก็ถือเป็นสัญลักษณ์อย่างหนึ่ง ที่ใช้แทนความหมายและบ่งชี้หน้าที่ของสิ่งๆนั้น

โดยเฉพาะงานเขียนแบบซึ่งเป็นหัวใจหลักของช่างเทคนิคแทบจะทุกสาขา เพราะก่อนที่จะรังสรรค์สิ่งใดสิ่งหนึ่งขึ้นมา ช่างเทคนิคไม่ว่าสาขาใดย่อมจะต้องสร้างแบบ รูปร่างลักษณะและรูปร่างขนาดของสิ่งของ หรือสิ่งประดิษฐ์นั้นๆ ให้เห็นภาพสิ่งที่กำลังจะถูกสร้างขึ้นอย่างแจ่มชัดทั้งลักษณะรูปร่างขนาดทุกๆส่วน โดยใช้สัญลักษณ์แทนความหมายหรือบ่งชี้หน้าที่อันเป็นมาตรฐานสากลที่มนุษย์ทุกคนเข้าใจกันทั่วโลกว่า ขีด หรือตัวอักษร หรือรูปทรงเหล่านี้คืออะไร ลงบนกระดาษ หรืออย่างอื่นในทำนองเดียวกันกับการเขียนแบบ

แน่นอนว่าหากไม่มีสัญลักษณ์เพื่อแทนความหมาย แทนวัตถุรูปร่างจริงหรือแทนการบ่งชี้ให้เห็นหน้าที่และลักษณะต่างๆ รวมถึงอัตราย่อส่วน ในการเขียนแบบเพื่อรังสรรค์หรือสร้างสรรค์สิ่งใดสิ่งหนึ่งที่กำลังจะก่อเกิดขึ้นมา เราอาจจะต้องใช้กระดาษเขียนแบบแผ่นใหญ่เท่าบ้านขนาดจริง ซึ่งคงเป็นเรื่องที่เป็นไปได้ยาก หากเราจะยัดรูปหน้าต่างหรือบานประตูขนาดจริงใส่เข้าไปในแบบก่อสร้างของบ้านหลังหนึ่งๆ

เช่นนั้น สัญลักษณ์ต่างๆ ในการเขียนออกแบบชิ้นวัตถุงาน แบบก่อสร้าง แบบวงจร จึงเป็นเครื่องช่วยให้เราสามารถเข้าใจรายระเอียดแบบงานชัดเจนยิ่งขึ้น โดยไม่ต้องอธิบาย หรือใช้ (*หมายเหตุ) เพื่ออธิบายความหมายหรือหน้าที่ของสัญลักษณ์นั้นซ้ำอีก นอกจากนี้การใช้สัญลักษณ์ในการเขียนแบบ ยังเป็นการถ่ายทอดความคิดสร้างสรรค์ และจินตนาการ ให้เป็นผลิตภัณฑ์ชิ้นงาน หรือเครื่องมือ เครื่องใช้ และอุกปกรณ์ต่างๆ ที่นำมาใช้งานรอบๆตัวเรา ซึ่งในแบบงานนั้นจะต้องกำหนดรายละเอียดให้ครอบคลุมทั้งหมดของเนื้องาน โดยใช้สัญลักษณ์ชิ้นเล็กรูปน้อยตามมาตรฐานสากล เพียงแค่ปราดตาดูแบบก็เข้าใจแจ่มชัดได้ว่าอะไรคืออะไร

สัญลักษณ์งานช่างไฟฟ้าและอิเล็กทรอนิกส์

การเขียนแบบไฟฟ้าและอิเล็กทรอนิกส์นั้น จำเป็นจะต้องเขียนสัญลักษณ์แทนอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ต่างๆ เพื่อให้ผู้ศึกษาหรือผู้ปฏิบัติสามารถรู้และเข้าใจเกี่ยวกับอุปกรณ์หรือวงจรได้ในทันที นอกจากนี้สัญลักษณ์ต่างๆ ยังเป็นการช่วยวางแผนการปฏิบัติงาน การคำนวณ การแทนค่า และประโยชน์หลายสิ่งหายอย่างที่ช่างผู้ชำนาญการในสาขาดังกล่าวไม่อาจละเลยได้ถึงแม้ว่าคุณจะซื้อกล้องวงจรปิดราคาถูกคลองถม กล้องถูกคุณภาพดี แต่หากการติดตั้งไม่ดีก็อาจเกิดความเสียหายได้ โดยสัญลักษณ์ของงานไฟฟ้าและอิเล็กทรอนิกส์จะมีความเป็นมาตรฐานสากล ที่จะปรากฏอยู่ในแบบไฟฟ้าและอิเล็กทรอนิกส์ที่ไม่ว่าจะเป็นโปรเจ็กต์ใหญ่หรือเล็กก็ตาม

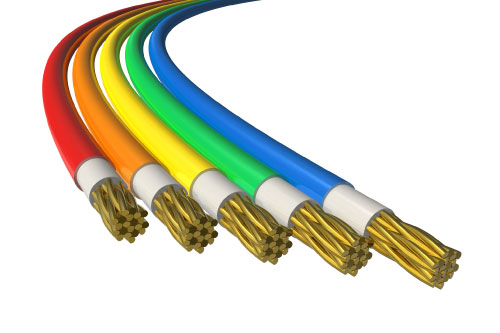

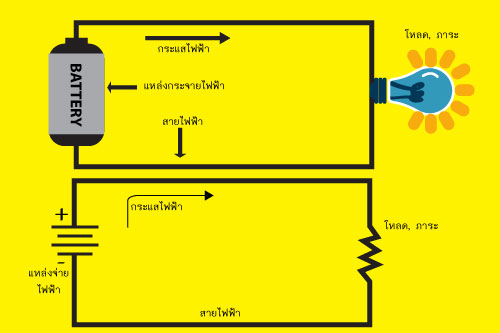

สาย (Wire)

ให้กระแสผ่านได้ง่ายมากจากส่วนหนึ่งไปยังส่วนอื่นของวงจร

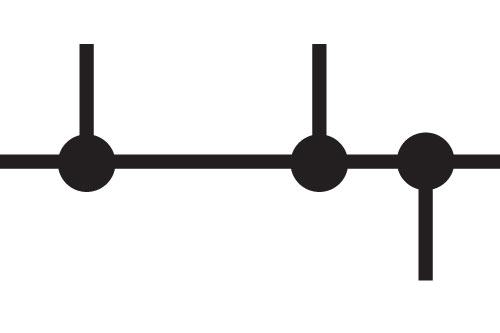

จุดต่อสาย

เขียนหยดจุดที่สายต่อกัน ถ้าสายต่อและตัดกันเป็นสี่แยก ต้องเลื่อนให้เหลื่อมกันเล็กน้อยเป็นรูปตัวทีสองตัวต่อกลับหัว เช่น จุดต่อด้านขวามือ

สายไม่ต่อกัน

ในวงจรที่ซับซ้อนมีสายมากำเป็นต้องเขียนสายตัดกันแต่ไม่ต่อกัน นิยมใช้สองวิธีคือเส้นตรงตัดกันโดยไม่มีจุดหยดหรือเส้นหนึ่งเขียนโค้งข้ามอีกเส้นที่เป็นเส้นตรงดังรูป อยากแนะนำให้ใช้แบบหลังเพื่อป้องกันการเข้าใจผิดว่าเป็นจุดต่อที่ลืมใส่จุดหยด อันนี้เจอบ่อยต้องระวัง ร้านขายกล้องราคาถูกที่ดูแบบอาจเกิดการเข้าใจผิดได้

เซลล์

แหล่งจ่ายพลังงานไฟฟ้า เซลล์ตัวเดียวจะไม่เรียกว่าแบตเตอรี่

แบตเตอรี่

แหล่งจ่ายพลังงานไฟฟ้า แบตเตอรี่จะมีมากมากกว่า 1เซลล์ต่อด้วยกัน โดยจะสะสมพลังงานไฟฟ้าในกระแสตรง (DC)

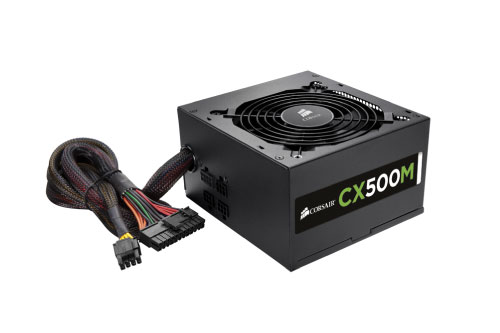

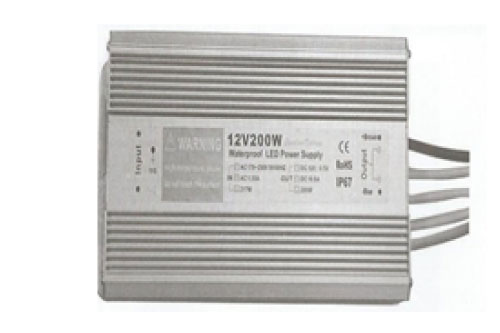

ป้อนกระแสตรง (DC)

ป้อนพลังงานไฟฟ้า DC = ไฟกระแสตรง ไหลทิศทางเดียวเสมอ

ป้อนไฟกระแสสลับ (AC)

ป้อนพลังงานไฟฟ้า AC = ไฟกระแสสลับ เปลี่ยนทิศทางการไหลตลอด

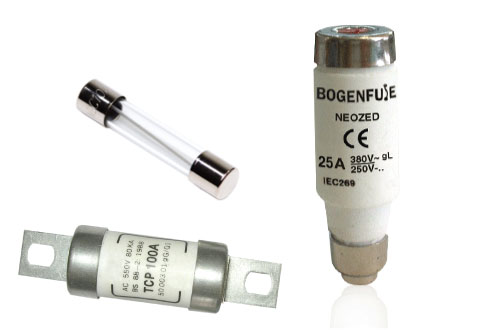

ฟิวส์

ป้องกันอุปกรณ์เสียหาย โดยตัวมันจะละลายขาดหากมีกระแสไหลผ่านเกินค่ากำหนด

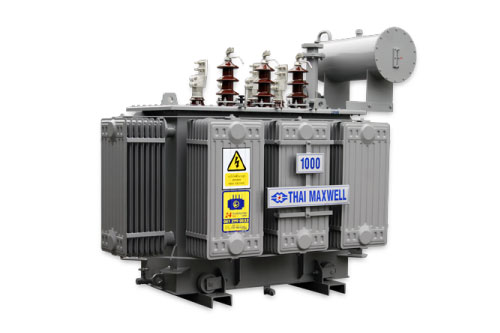

หม้อแปลง

ขดลวดสองขดเชื่อมโยงกันด้วยแกนเหล็ก หม้อแปลงใช้แปลงแรงดันกระแสสลับให้สูงขึ้นหรือลดลง พลังงานจะถ่ายโอนระหว่างขดลวดโดยสนามแม่เหล็กในแกนเหล็ก และไม่มีการต่อกันทางไฟฟ้าระหว่างขดลวดทั้งสอง

ดิน,กราวนด์ (Earth)

ต่อลงดิน สำหรับวงจรอิเล็กทรอนิกส์ทั่วไปนี่คือ 0 V (ศูนย์โวลต์) ของแหล่งจ่ายกำลัง แต่สำหรับไฟฟ้าหลักและวงจรวิทยุบางวงจรหมายถึงดิน บางที่เราเรียกว่ากราวนด์ อันนี้ไม่ค่อยนิยมใช้กัน จริงๆ แล้วหากเราทำการต่อกราวนด์จะดีมากเลยกล้องวงจรปิดไร้สายราคาถูกสุด ก็สามารถทำได้เหมือนกันนะครับ อันนี้ต้องติดต่อผู้ขายกล้องวงจรปิดราคาถูก ดูว่าเครื่องหรือกล้องมีสายกราวนด์ ให้ด้วยหรือป่าว

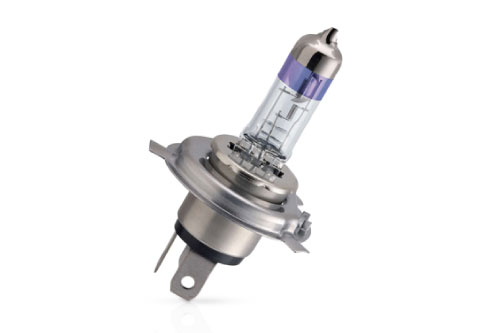

หลอด (แสงสว่าง)

ตัวแปลงพลังงานไฟฟ้าเป็นแสง สัญลักษณ์นี้เป็นหลอดให้แสงสว่าง ตัวอย่างเช่น หลอดไฟหน้ารถยนต์ หรือหลอดไฟฉาย ตรงจุดไหนที่มีการเดินไฟแสงสว่างไว้แล้วหากต้องการเฝ้าระวังการใช้งานกล้องวงจรปิด hd ราคาถูก ด้วยก็แนะนำให้เดินสายสัญญาณรอเอาไว้ได้เลย

หลอด หรือตัวชี้ (Indicator)

ตัวแปลงพลังงานไฟฟ้าเป็นแสง สัญลักษณ์นี้ใช้สำหรับเป็นหลอดตัวชี้บอก ตัวอย่างเช่น หลอดไฟเตือนบนหน้าปัดรถยนต์ หรือหน้าเครื่องบันทึก กล้องวงจรปิดถูก ตามสัญญาลักษณ์หรือป่าว

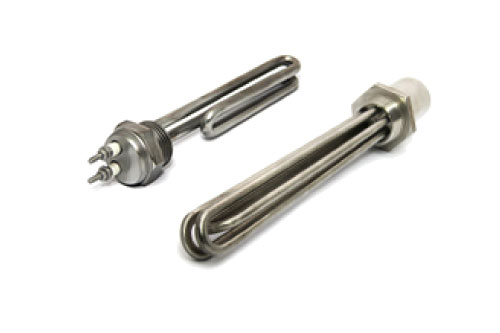

ตัวทำความร้อน (Heater)

ตัวแปลงพลังงานไฟฟ้าเป็นความร้อน อันนี้ไม่น่าจะมีสำหรับงานกล้องวงจรปิดถูกที่สุด เพราะเป็นงานของระบบ heater

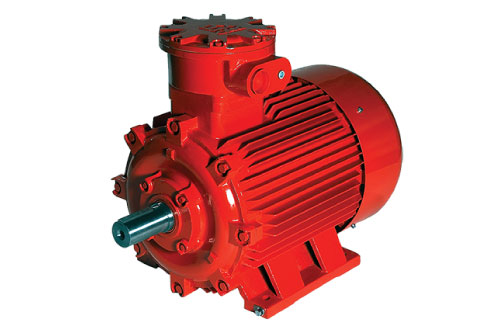

มอเตอร์

ตัวแปลงพลังงานไฟฟ้าเป็นพลังงานกล (หมุน)

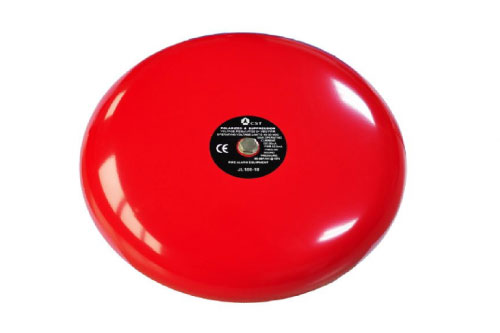

กระดิ่ง (Bell)

ตัวแปลงพลังงานไฟฟ้าเป็นเสียง

ออด (Buzzer)

ตัวแปลงพลังงานไฟฟ้าเป็นเสียง

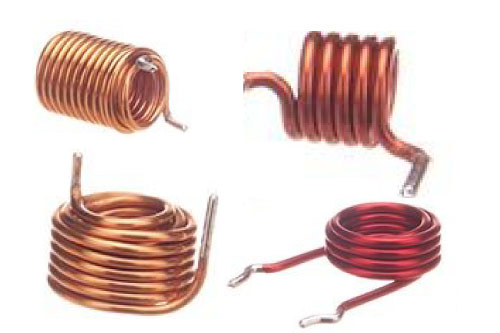

ตัวเหนี่ยวนำ (ขดลวด, โซลินอยด์)

ขดลวด เมื่อมีกระแสไหลผ่านจะเกิดสนามแม่เหล็ก หากมีแกนเหล็กอยู่ข้างในจะสามารถแปลงพลังงานไฟฟ้าเป็นพลังงานกล โดยทำให้เกิดการผลักได้สิ่งนี้มักเกิดขึ้นกับเครื่องบันทึกภาพ กล้องไอพีราคาถูก อย่างชุดกล้องวงจรปิด 8 ตัวราคาถูก ตามท้องตลาดก็พอมีให้เห็นอยู่บ้าง

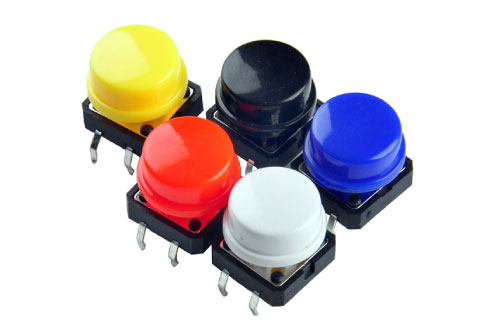

สวิตช์กดติด

สวิตช์กด ยอมให้กระแสไหลผ่านเมื่อสวิตช์ถูกกด เช่น สวิตช์กริ่งประตูบ้าน

สวิตช์กดตัด

สวิตช์แบบกด ซึ่งปกติจะต่อ (on) และเมื่อถูกกดจะตัด (off)

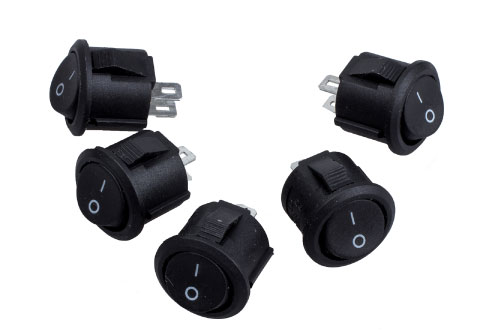

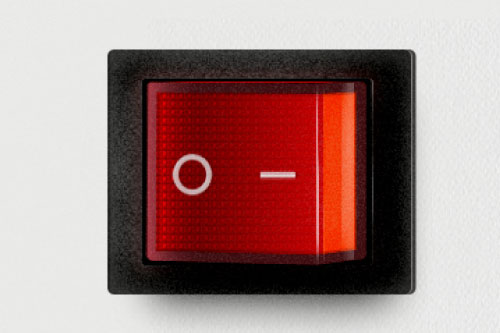

สวิตช์ปิดเปิด (SPST)

SPST (Single pole Single Throw) สวิตช์ปิดเปิดยอมให้กระแสไหลผ่านที่ตำแหน่งต่อ (On)

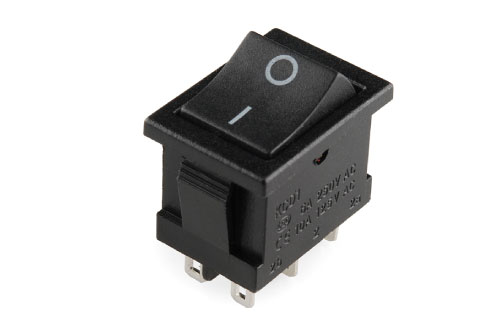

สวิตช์สองทาง (SPDT)

SPDT (Single Pole Double Throw) สวิตช์สองทาง เปลี่ยนสลับการต่อเพื่อให้กระแสไหลผ่านได้ไปทางตำแหน่งที่เลือก สวิตช์สองทางบางแบบจะมีสามตำแหน่ง โดยตำแหน่งกลางไม่ต่อ (off) ตำแหน่งจึงเป็น เปิด-ปิด-เปิด (on-off-on)

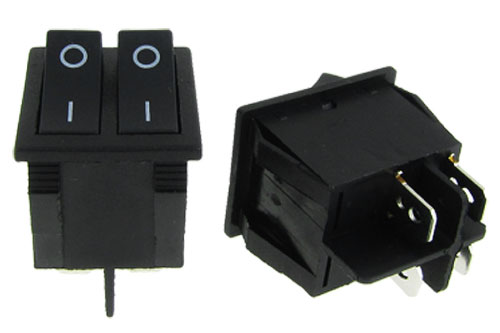

สวิตช์ปิดเปิดคู่ (DPST)

DPST (Double Pole Single Throw) สวิตช์ปิดเปิดแบบคู่ ปิดเปิดพร้อมกัน เหมาะสำหรับตัด-ต่อหรือปิด-เปิดวงจรพร้อมกันสองเส้น เช่น ไฟเมน เป็นต้น

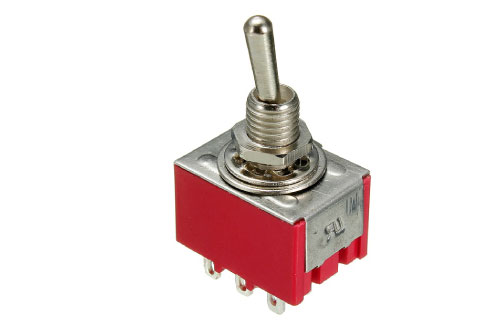

สวิตช์สองทางคู่ (DPDT)

DPDT (Double Pole Double Throw) สวิตช์สองทางแบบคู่ เปลี่ยนสลับการต่อพร้อมกัน เช่น ใช้ในการต่อเพื่อกลับทิศทางการหมุนของมอเตอร์ดีซี สวิตช์บางแบบจะมีสามตำแหน่งคือตำแหน่งไม่ต่อ (off) ตรงกลางด้วย

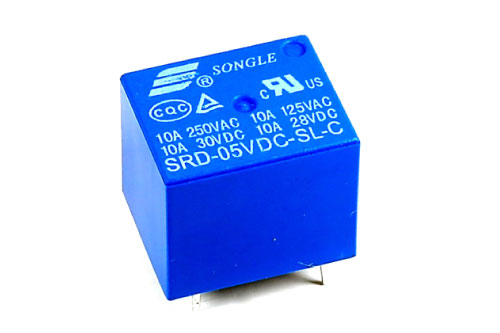

รีเลย์

สวิตช์ทำงานด้วยไฟฟ้า เมื่อมีไฟ เช่น 12 โวลต์ 24 โวลต์ มาป้อนให้ขดลวดแกนเหล็ก จะเกิดการดูดตัวสัมผัสให้ต่อกัน ทำหน้าที่เป็นสวิตช์ต่อวงจรหรือตัดวงจร แล้วแต่ว่าต่ออยู่ที่เขา NO หรือ NC (NO = ปกติตัด COM = ขาร่วม NC = ปกติต่อ) ยิ่งหากเป็นแบบวงจรไฟฟ้าและอิเล็กทรอนิกส์ด้วยแล้ว เมื่อต้องการจะสร้าง ประกอบ หรือแก้ไขซ่อมแซม และเพิ่มเติมในจุดหนึ่งจุดใด ถ้าช่างเทคนิคเฉพาะสาขาวิชาไม่เข้าใจ หรือเกิดความสับสน และขาดความแม่นยำต่อสัญลักษณ์ในวงจรดังกล่าว อาจสร้างความเสียหายต่อตัวอุปกรณ์ หรือยิ่งไปกว่านั้น อาจเกิดอันตรายต่อชีวิตของช่างเทคนิคเองหรือผู้ใช้งาน อันเป็นเรื่องที่ไม่น่าจะเกิดขึ้นเลยเช่นเดียวกันกับว่าเราซื้อกล้องวงจรปิดไร้สายราคาถูกมาใช้งาน แต่ใช้ไม่เป็น

หรือแบบก่อสร้างบ้าน หากช่างผู้รับเหมาไม่มีความแม่นยำในเรื่องของสัญลักษณ์ หรือกล้องวงจรปิดราคาถูกที่สุด ก็ไม่เกิดประโยชน์ ย่อมทำให้เกิดส่วนผสมของคอนกรีตที่ผิดพลาด การเทคานที่ผิดแบบหรือการใช้เหล็กที่ผิดขนาดและผิดจุดประสงค์จากแบบก่อสร้าง อาจทำให้เกิดความเสียหายต่อตึก อาคาร บ้านเรือน และนำมาซึ่งโศกนาฏกรรมที่ไม่สมควรจะเกิดขึ้น ผู้ที่ขายกล้องวงจรปิดไร้สายราคาถูกๆ ก็ต้องให้คำแนะนำที่ดีต่อผู้ซื้อด้วยเหมือนกัน

สัญลักษณ์งานช่างไฟฟ้าและอิเล็กทรอนิกส์

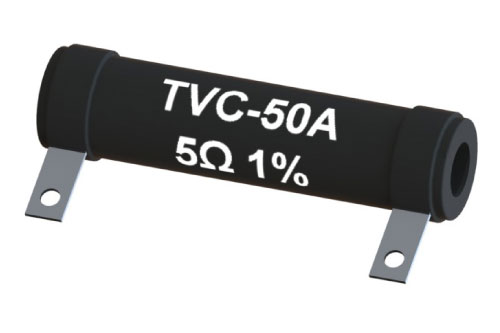

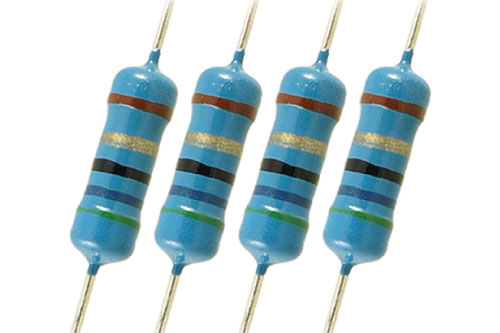

ตัวต้านทาน

ตัวต้านทานทำหน้าที่ต้านการไหลของกระแส เช่น การใช้ตัวต้านทานต่อเพื่อจำกัดกระแสที่ไหลผ่าน LeD

ตัวต้านทานปรับค่าได้ (รีโอสตาท)

ตัวต้านทานปรับค่าได้ชนิดนี้มีสองคอนแทค (รีโอสตาท) ใช้สำหรับปรับกระแส ตัวอย่างเช่น ปรับความสว่างของหลอดไฟ, ปรับความเร็วมอเตอร์, และปรับอัตราการไหลของประจุเข้าในตัวเก็บประจุ เป็นต้น

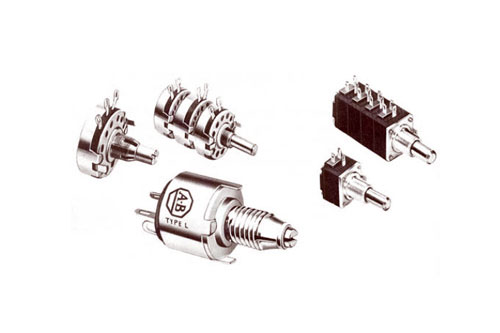

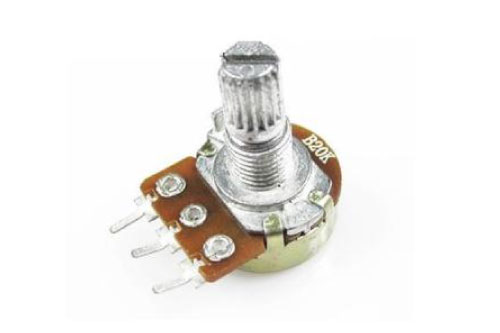

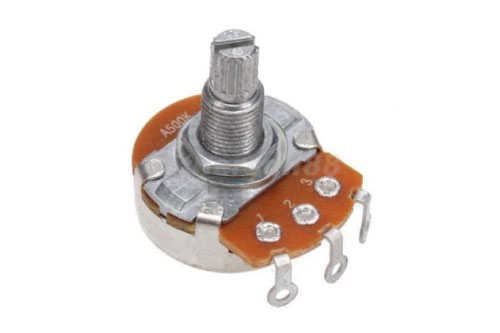

ตัวต้านทานปรับค่าได้ (Potentiometer)

ตัวต้านทานปรับค่าได้ชนิดนี้มีสามคอนแทค (โพเทนชออมิเตอร์) ใช้สำหรับควบคุมแรงดัน สามารถใช้เหมือนกับตัวแปลงเพื่อแปลง ตำแหน่ง (มุมของการหมุน) เป็นสัญญาณไฟฟ้า เช่น วอลุ่มปรับความดัง โทนคอนโทรลปรับทุ้มแหลม

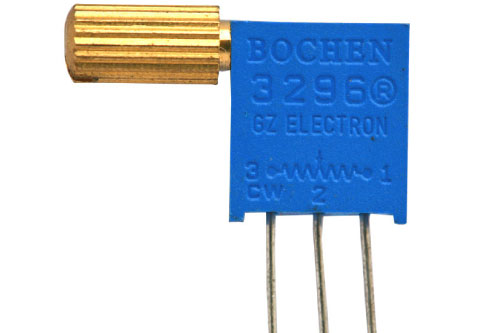

ตัวต้านทานปรับค่าได้ (Preset)

ตัวต้านทานปรับค่าได้ชนิดนี้ใช้สำหรับปรับตั้งล่วงหน้า (Preset) ใช้ไขควงเล็ก หรือเครื่องมืออื่นที่คล้ายกันปรับ ถูกปรับตั้งตอนประกอบปรับแต่งวงจร จากนั้นอาจไม่มีการปรับอีกบางแบบเป็นรูปเกือกม้าปรับได้ไม่ถึงรอบ บางแบบปรับละเอียดได้หลายรอบ

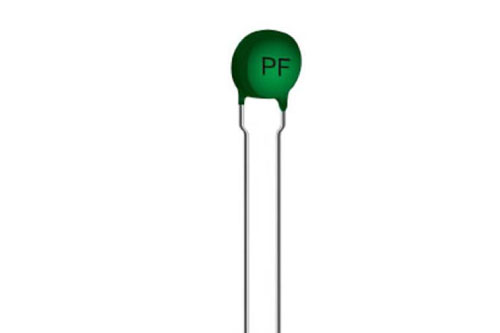

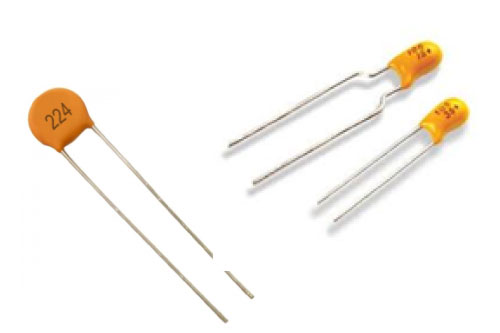

ตัวเก็บประจุ

ตัวเก็บประจุ เก็บสะสมประจุไฟฟ้า ใช้ต่อร่วมกับตัวต้านทานเป็นวงจรเวลา สามารถใช้เป็นตัวกรอง เป็นตัวกั้นไฟดีซีไม่ให้ผ่าน แต่ยอมให้สัญญาณเอซีผ่านได้

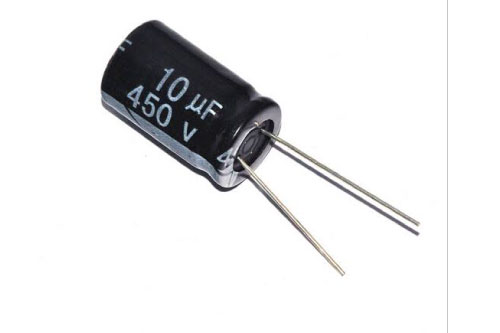

ตัวเก็บประจุมีขั้ว

ตัวเก็บประจุ=นิดมีขั้ว เก็บสะสมประจุไฟฟ้า เวลาใช้ต้องต่อให้ถูกขั้ว ใช้ต่อร่วมกับตัวต้านทานเป็นวงจรเวลา สามารถใช้เป็นตัวกรอง เป็นตัวกั้นไฟดีซีไม่ให้ผ่าน แต่ยอมให้สัญญาณเอซีผ่านได้

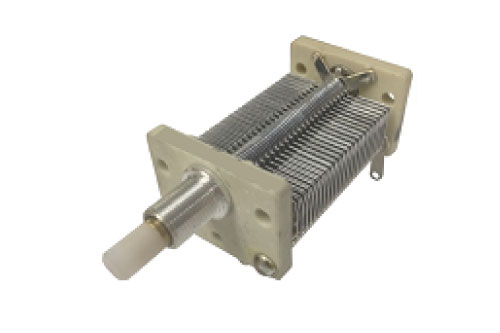

ตัวเก็บประจุปรับค่าได้

ตัวเก็บประจุปรับค่าได้ใช้ในจูนเนอร์วิทยุ

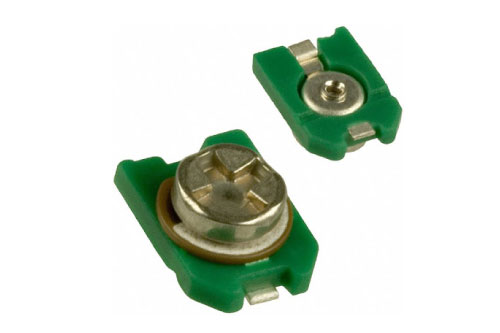

ตัวเก็บประจุทริมเมอร์

ตัวเก็บประจุปรับค่าได้โดยใช้ไขควงเล็กๆ หรือเครื่องมืออื่นที่คล้ายกันปรับ ถูกปรับตั้งตอนประกอบปรับแต่งวงจรจากนั้นอาจไม่มีการปรับอีก

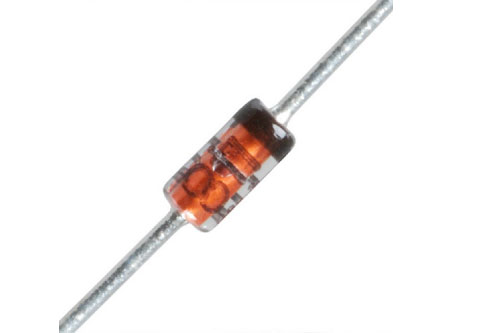

ไดโอด

อุปกรณ์สารกึ่งตัวนำ ยอมให้กระแสไหลผ่านทางเดียว

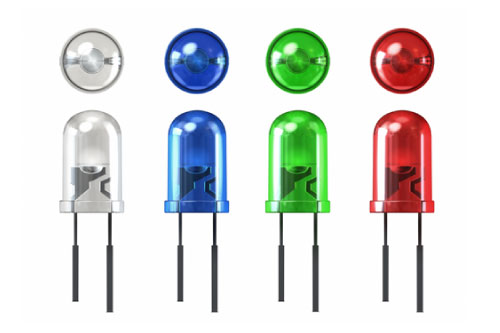

LED

อุปกรณ์สารกึ่งตัวนำ แปลงพลังงานไฟฟ้าเป็นแสงพบมากสัญญาลักษณ์นี้ในเครื่องบันทึกภาพชุดกล้องวงจรปิดราคาถูก

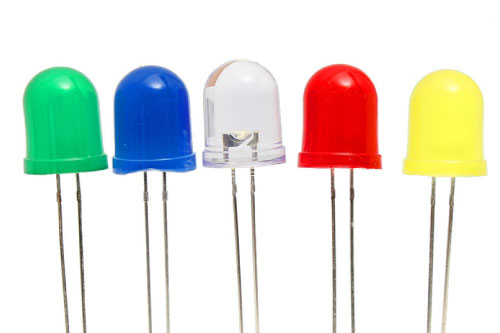

ไดโอดเปล่งแสง

ไดโอดที่รักษาแรงดันคงที่ตกคร่อมในตัวอุปกรณ์เอง

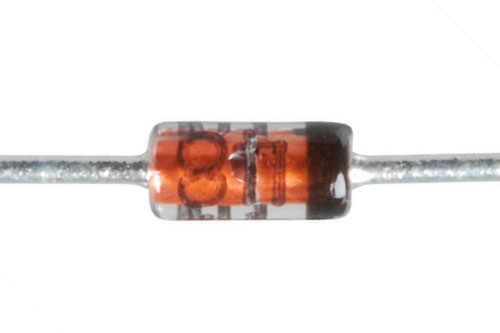

ซีเนอร์ไดโอด

ไดโอดที่มีความไวต่อแสง

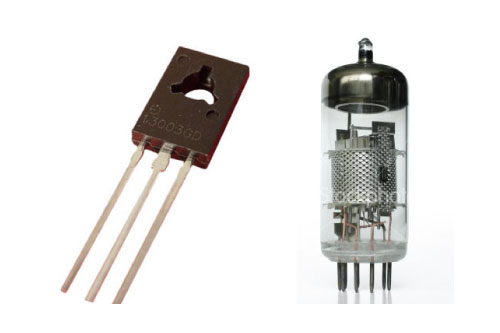

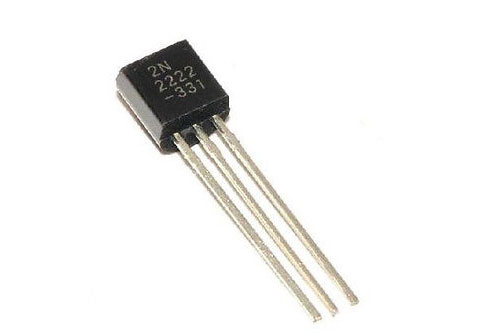

ทรานซิสเตอร์ NPN

ทรานซิสเตอร์อุปกรณ์สารกึ่งตัวนำชนิด NPN สามารถต่อร่วมกับอุปกรณ์อื่นๆ เพื่อเป็นตัวขยาย (Amplifier) หรือวงจรสวิตชิ่ง (Switching)

ทรานซิสเตอร์ PNP

ทรานซิสเตอร์อุปกรณ์สารกึ่งตัวนำชนิด PNP สามารถต่อร่วมกับอุปกรณ์อื่นๆ เพื่อเป็นตัวขยาย (Amplifier) หรือวงจรสวิตชิ่ง (Switching)

ทรานซิสเตอร์พลังแสง

ทรานซิสเตอร์ที่มีความไวต่อแสง

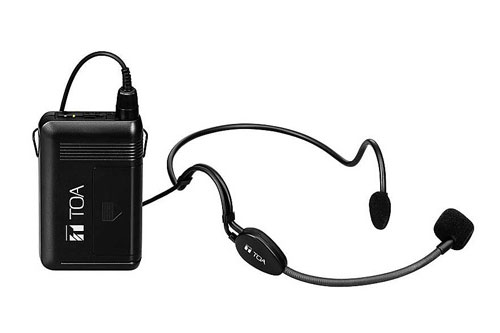

ไมโครโฟน

ตัวแปลงสัญญาณเสียงเป็นพลังงานไฟฟ้า

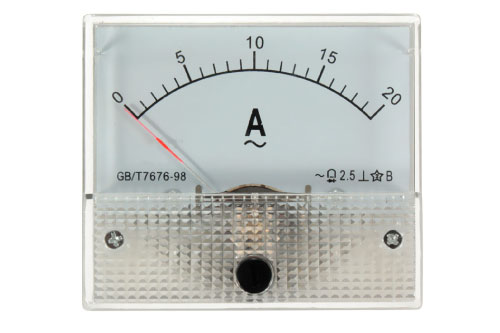

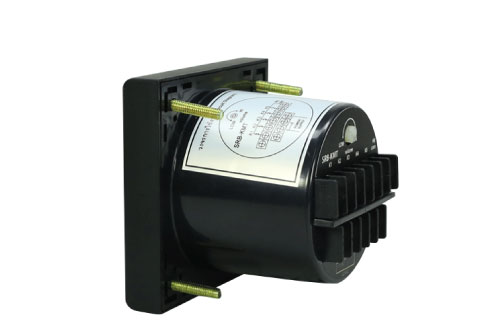

แอมป์มิเตอร์

แอมป์มิเตอร์ใช้วัดกระแส

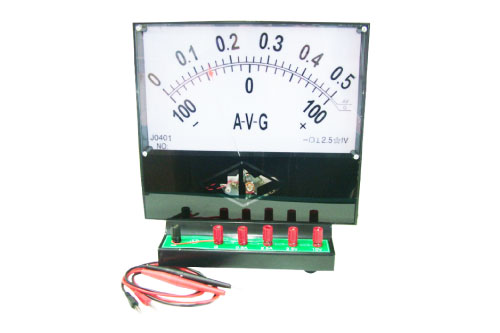

กัลวาโนมิเตอร์

กัลป์วาโนมิเตอร์เป็นมิเตอร์ที่มีความไวสูงใช้สำหรับวัดค่ากระแสน้อยๆ เช่น 1 มิลลิแอมป์หรือต่ำกว่า

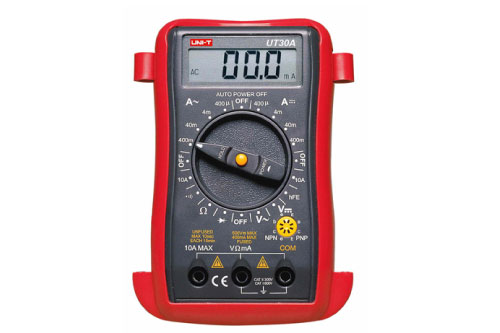

โอห์มมิเตอร์

โอห์มมิเตอร์ใช้วัดความต้านทาน เครื่องมัลติมิเตอร์ส่วนใหญ่สามารถตั้งวัดความต้านทานได้เราสามารถวัดความต้านทานได้เลยถึงจะเป็นกล้องติดบ้านราคาถูก ก็ทำได้

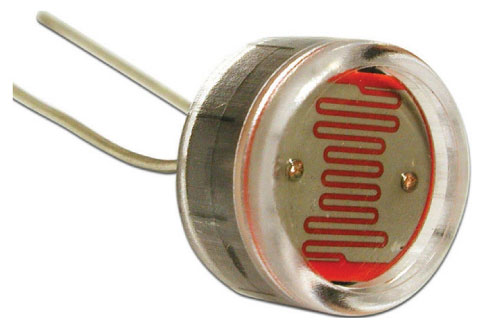

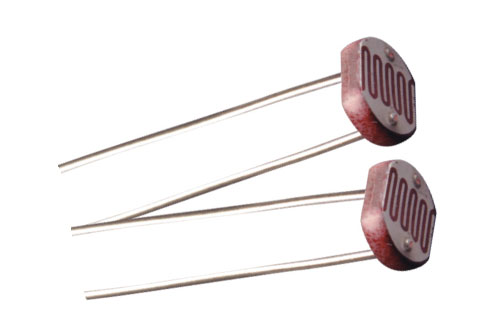

ตัวต้านทานเปลี่ยนแปลงตามแสง (LDR)

ตัวแปลงที่แปลงความสว่าง (แสง) เป็นความต้านทาน (คุณสมบัติทางไฟฟ้า) LDR = Light Dependent Resistor

เทอร์มิสเตอร์

ตัวแปลงที่แปลงอุณหภูมิ (ความร้อน) เป็นความต้านทาน (คุณสมบัติทางไฟฟ้า)

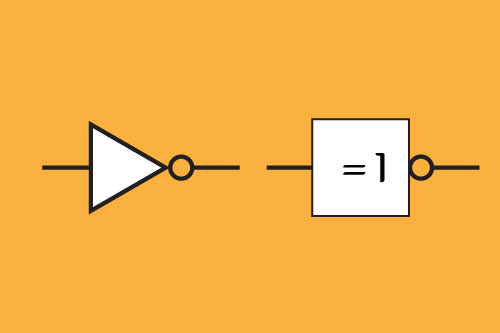

นอต (Not)

นอตเกทมีขาเข้าเพียงหนึ่งขา ถ้าด้านออกเป็น o หมายถึงไม่ (not) ด้านออกของนอตเกทจะตรงกันข้ามกับด้านเข้า ดังนั้นด้านออกจะเป็นจริง (true) เมื่อด้านเข้าไม่จริง (false) นอตเกทเรียกอีกอย่างว่าอินเวอเตอร์

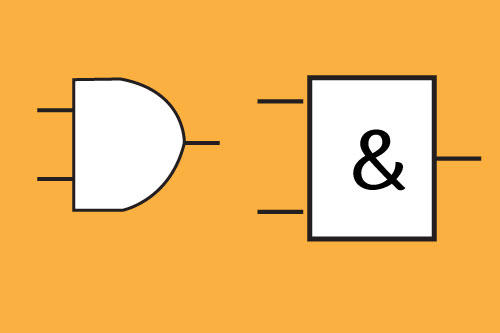

แอนด์ (AND)

แอนด์เกทสามารถมีด้านเข้าสองขาหรือมากกว่า ด้านออกของเกทอนด์ (AND) เป็นจริงเมื่อด้านเข้าทุกขาเป็นจริง

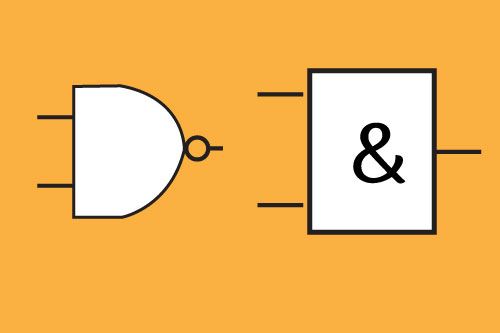

แนนด์ (NAND)

แนนด์เกทสามารถมีด้านเข้าสองขาหรือมากกว่า ค่า o ทางด้านออกหมายถึงไม่ (not) ซึ่งก็คือเกทนอตแอนต์ (Not AND) นั่นเอง ด้านออกของเกทแนนด์ (NAND) เป็นจริงเมื่อด้านเข้าอย่างน้อยหนึ่งขาเป็น o

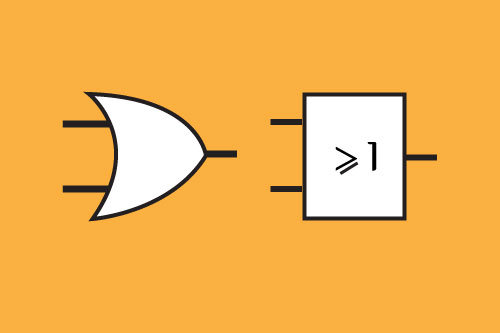

ออร์ (OR)

ออร์เกทสามารถมด้านเข้าสองขาหรือมากกว่า ด้านออกของเกทออร์ (OR) เป็นจริงเมื่อด้านเข้าอย่างน้อยหนึ่งขาเป็นจริง

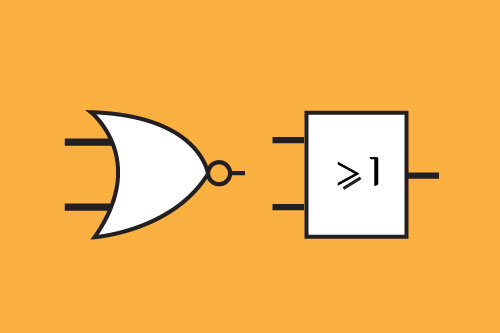

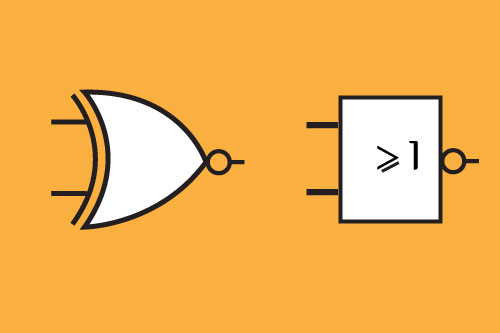

นอร์ (NOR)

นอร์เกทสามารถมีด้านเข้าสองขาหรือมากกว่า ค่า o ทางด้านออกหมายถึงไม่ (not) ซึ่งก็คือเกทนอตออร์ (Not OR) นั่นเอง ด้านออกของเกทนอร์ (NOR) เป็นจริงเมื่อด้านเข้าทุกขาไม่เป็นจริง (เป็น 0 ทุกขา)

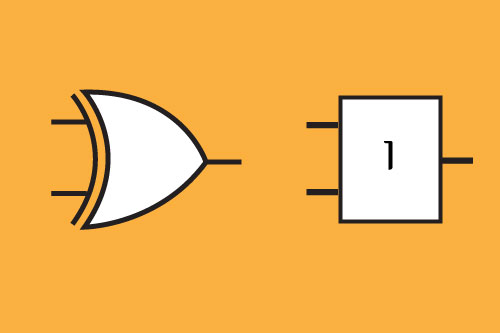

เอกซ์-ออร์ (EX-OR)

เอกซ์-ออร์เกทสามารถมีด้านเข้าเพียงสองขา ด้านออกของเกทเอกซ์-ออร์ (EX-OR) เป็นจริงเมื่อด้านเข้าต่างกัน (ขาหนึ่งจริงแต่อีกขาหนึ่งไม่จริง)

เอกซ์-นอร์ (EX-NOR)

เอกซ์-นอร์เกทสามารถมีด้านเข้าเพียงขา ค่า o ที่ด้านออกหมายถึงไม่ (not) ซึ่งก็คือเกทนอตเอกซ์-ออร์ (Not Ex-OR) นั่นเอง ด้านออกของเกทเอกซ์-นอร์ (EX-NOR) เป็นจริง (true) เมื่อด้านเข้าเหมือนกัน (ทั้งจริงและไม่จริง)

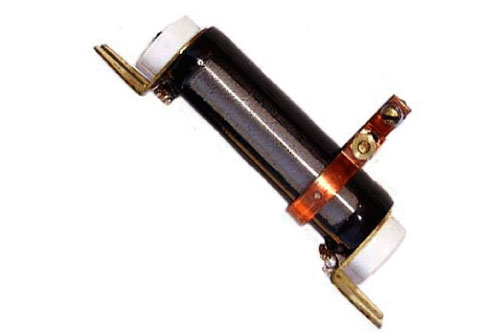

ตัวต้านทานชนิดแบ่งค่า (Tapped Resistor)

ในส่วนของตัวต้านทานชนิดแบ่งค่าได้นี้ เป็นตัวต้านทานที่มีวัตถุประสงค์ในการผลิตที่คล้ายกันกับตัวต้านทานชนิดคงที่ โดยจะมีการแยกขาของตัวต้านทานที่คงที่เพิ่มออกมามากกว่าเดิมถึง 2 ขา หรือตัวต้านทานชนิดแบ่งค่าได้นี้อาจมี 3 ขา หรือ 4 ขา เป็นต้น ซึ่งขาที่เพิ่มขึ้นนี้ถูกต่อแยกออกมาให้เป็นคนละส่วนกันกับขาของตัวต้านทานที่เป็นชนิดแบ่งค่าได้ โดยทำการต่อแบบอนุกรมกันระหว่างขาคงที่และแบ่งค่าได้ของตัวต้านทานกล้องวงจรราคาถูกไม่ค่อยเจอส่วนมากมักพบในเครื่องบันทึกของกล้องราคาถูกคุณภาพดี

ตัวต้านทานชนิดเปลี่ยนเลือกค่า (Adjusttable Resistor)

ตัวต้านทานชนิดเปลี่ยนเลือกค่าได้นี้ ผลิตมาให้รูปร่างและคุณสมบัติที่คล้ายกันกับตัวต้านทานชนิดแบ่งค่าได้ จะแตกต่างกันตรงที่ขาที่ 3 ที่เพิ่มขึ้นมาจากขาของตัวต้านทานที่มีค่าตายตัวคงที่นั้นจะสามารถเลือกค่าความต้านทานได้ตามต้องการ โดยในการผลิตนั้นจะมีการพันเส้นลวดโลหะรอบแกนเซรามิกทรงกระบอก

ตัวต้านทานชนิดปรับเปลี่ยนค่า (Variable Resistor)

ตัวต้านทานชนิดปรับเปลี่ยนค่านี้ สามารถปรับเปลี่ยนค่าได้อย่างอิสระและตลอดเวลา โดยขาที่เพิ่มขึ้นมาจากความต้านทานที่คงที่ตายตัวนั้น สามารถตั้งค่าได้ตั้งแต่ต่ำสุดจนถึงความต้านทานสูงสุดได้อย่างต่อเนื่องตลอดเวลากล้องไวไฟราคาถูก กำลังทำการพัฒนากันอยู่

ตัวต้านทานชนิดพิเศษ (Special Resistor)

ตัวต้านทานชนิดพิเศษนี้ ผลิตขึ้นมาใช้งานเฉพาะตามคุณสมบัติที่ต้องการ โดยใช้วัสดุที่แตกต่างจากตัวต้านทานชนิดอื่นๆ จึงมีชื่อเรียกที่แตกต่างกันตมแต่วัสดุที่ใช้ผลิต ตามแต่การใช้งาน และตามแต่การควบคุมการทำงานนั่นเอง

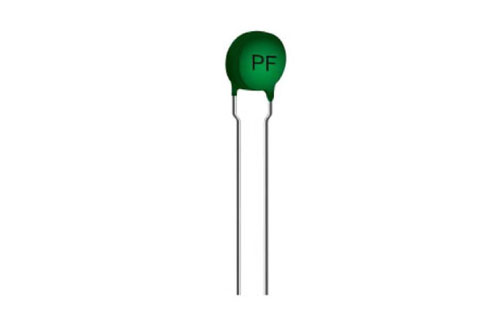

ตัวต้านทานชนิดพิเศษเทอร์มิสเตอร์

เทอร์มิสเตอร์ เป็นตัวต้านทานชนิดพิเศษที่สามารถเปลี่ยนแปลงค่าตามอุณหภูมิที่อุปกรณ์ได้รับ โดยค่าความต้านทานจะแตกต่างกันออกไปตามวัสดุที่ใช้ผลิตตัวต้านทานชนิดนี้ ซึ่งมีทั้งวัสดุโลหะและออกไซด์โลหะ (ออกไซด์ คือ สารประกอบที่เกิดจากธาตุออกซิเจนรวมกับฐานอื่นๆ) อาทิเช่น แมงกานิส นิกเกิล พลาตินัม เหล็ก และทองแดง เป็นต้น

เฟต (FET)

เฟต หรือมีชื่อเรียกอีกอย่างหนึ่งว่า ทรานซิสเตอร์สนามไฟฟ้า (Field Effect Transistor, FET) เป็นอุปกรณ์สารกึ่งตัวนำประเภททรานซสเตอร์อีกชนิดหนึ่ง แต่มีโครงสร้างและหลักการทำงานแตกต่างกันจากทรานซิสเตอร์แบบธรรมดา เพราะหลักการทำงานของทรานซิสเตอร์แบบธรรมดาต้องอาศัยกระแสไฟฟ้าช่วยควบคุมการทำงาน ส่วนในการทำงานของเฟตจะอาศัยเพียงแรงดันของไฟฟ้าช่วยในการควบคุมการทำงาน สำหรับเฟตนี้จะแบ่งออกเป็น 2 ประเภท คือ เฟตประเภทรอยต่อ (Junction FET, JFET) และเฟตประเภทสารกึ่งตัวนำออกไซด์โลหะ (Metal Oxide Semicondutor FET, MODET)

ตัวเก็บประจุแบบเปลี่ยนปลงค่าได้

ตัวเก็บประจุแบบเปลี่ยนแปลงค่าได้นั้น เป็นตัวเก็บประจุที่สามารถปรับเปลี่ยนค่าความจุตามความต้องการได้โดยสามารถให้ค่าความจุที่เพิ่มขึ้นและลดลงตามความเหมาะสมของวงจรที่ใช้งาน โครงสร้างสำคัญของตัวเก็บประจุแบบเปลี่ยนแปลงค่าได้นี้ จะประกอบด้วยแผ่นโลหะที่วางซ้อนกันส่วนมากผู้ขายกล้องราคาถูกไม่นิยมใช้กัน

สัญลักษณ์งานช่างเครื่องกลไฟฟ้า

งานควบคุมเครื่องกลไฟฟ้าหรืองานควบคุมมอเตอร์ไฟฟ้า เครื่องกลไฟฟ้า หรือผู้ติดกล้องวงจรปิดราคาถูก คือการผสมผสานความรู้ทางวิศวกรรมเครื่องกล ไฟฟ้า อิเล็กทรอนิกส์ และคอมพิวเตอร์เข้าด้วยกัน เพื่อการศึกษาระบบอัตโนมัติและถูกใช้งานในการควบคุมระบบผสมชั้นสูง ซึ่งจะแตกต่างจากเครื่องกลโรงงานแบบคนละเรื่อง เนื่องจากเครื่องกลไฟฟ้าราคากล้องวงจรปิดราคาถูก จะเป็นการศึกษาเพื่อควบคุมเครื่องกลที่ใช้กระแสไฟฟ้าเป็นตัวขับเคลื่อน เช่น มอเตอร์ไฟฟ้าทุกประเภท เป็นต้น ดังนั้น การเขียนวงจรควบคุมให้อยู่ในรูปของอุปกรณ์งานจริงจะทำให้เสียเวลา และอาจสร้างความยุ่งยากและซับซ้อนสำหรับมือใหม่ หรือช่างติดตั้งกล้องไร้สายราคาถูก มือสมัครเล่นที่เพิ่มทำงาน ถ้าวงจรนั้นๆมีเงื่อนไขเพื่อควบคุมการทำงานหลายขั้นตอนมากขึ้น จึงได้มีการกำหนดสัญลักษณ์ของอุปกรณ์ต่างๆ ให้มีมาตรฐานเดียวกัน

แต่โลกแห่งยุคของการวิวัฒน์อุตสาหกรรม ทำให้หลายประเทศมหาอำนาจทางอุตสาหกรรมการผลิต มีการกำหนดสัญลักษณ์ของอุปกรณ์ และสัญลักษณ์ที่เกี่ยวเนื่องกับวงจรต่างๆ ถึงจะเป็นกล้องราคาถูก หรือกล้อง wifi ราคาถูก ก็ต้องมีระบบการจัดการที่ดีของแบบเครื่องกลไฟฟ้าที่อาจแตกต่างกัน แต่ก็ยังคงมีความคล้ายคลึงกันอยู่บ้าง

1.มาตรฐานการออกแบบของเยอรมนี DIN (Deutsches Institute fur Normung e.V.)

2.มาตรฐานการออกแบบของสหรัฐอเมริกา ANSI (American National Standard Instiute)

3.มาตรฐานสากลไฟฟ้านานาชาติ IEC (International Electro technical Commission)

4.มาตรฐานอุตสาหกรรมญี่ปุ่น JIS (Janpan Industrial Standard)

สำหรับมาตรฐานสัญลักษณ์ในงานเขียนแบบเครื่องกลไฟฟ้าของประเทศไทย ได้ใช้สัญลักษณ์อุปกรณ์เครื่องกลไฟฟ้าตามมาตรฐานการออกแบบของเยอรมนี DIN (Deutsches Institute fur Normung e.V.) เพื่อให้เกิดความรู้ความเข้าใจในสัญลักษณ์ต่างๆในการเขียนแบบควบคุมการทำงานของเครื่องกลไฟฟ้า ผู้ศึกษาอาจจะต้องสังเกตความแตกต่างของสัญลักษณ์ที่มีความคล้ายคลึงกับสัญลักษณ์ของงานไฟฟ้าและอิเล็กทรอนิกส์ จะได้ไม่เกิดความสับสน และอาจทำให้เกิดความผิดพลาดและเสียหายได้ไม่ว่ากล้องดีและถูกจะเป็นยี่ห้ออะไรก็ตาม

อักษรกำกับขั้วมอเตอร์ตามมาตรฐาน DIN

อักษรกำกับขั้วมอเตอร์ตามมาตรฐาน DIN
