สายไฟสำหรับงานติดตั้งกล้องวงจรปิด

ด้วยฉนวนพีวีซีที่ผลิตตามมาตรฐาน ผลิตภัณฑ์อุตสาหกรรมที่ มอก. 11-2531 โดยการติดตั้งกล้องวงจรปิดส่วนใหญ่ใช้สายไฟฟ้าชนิดต่างๆ ดังนี้

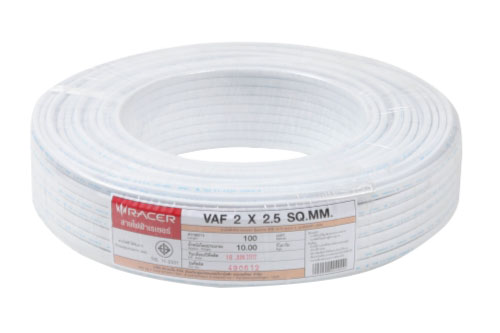

1.สายไฟ VAF

การใช้งาน

เดินเกาะผนัง หรือเดินซ่อนในผนัง

ห้ามเดินร้อยในท่อ เพราะอาจทำให้สายไฟบิดตัวและชำรุดได้ เมื่อร้อยและดึงสายไฟ

นอกจากนี้ยังห้ามเดินฝังดินโดยตรง

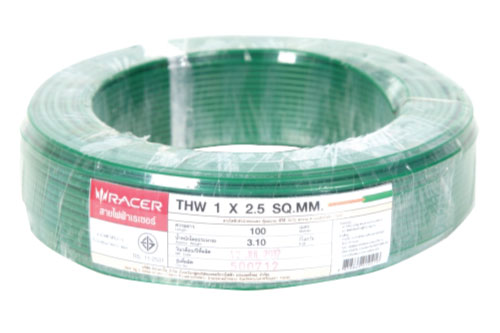

2.สายไฟ THW

สายไฟ THW เป็นสายไฟชนิดทนแรงดัน 750 โวลต์ มีตัวนำแกนเดียวหุ้มฉนวน 1 ชั้น ใช้สำหรับเดินเป็นสายไฟเข้าอาคารและเดินภายใน สำหรับบ้านพักอาศัยที่ใช้ระบบแรงดัน 220 โวลต์ 1 เฟส 2 สาย และ 380/220 โวลต์ 3 เฟส 4 สาย นอกจากนี้ยังสามารถใช้เดินในวงจร 380 โวลต์ 3 เฟส 3 สาย ทั่วไปด้วย สายขนาดเล็กมีหลายสี เพื่อความสะดวกในการใช้งาน สายขนาดใหญ่มีเฉพาะดำเท่านั้น

การใช้งาน

เดินลอย ต้องยึดด้วยวัสดุฉนวน

เดินในช่องเดินสาย หรือในรางเดินสาย

เดินในท่อร้อยสายฝังดินได้หากสามารถป้องกันไม่ให้น้ำเข้าไปภายในท่อได้ห้ามเดินฝังดินโดยตรง

3.สายไฟ NYY

สายไฟ NYY เป็นสายไฟชนิดทนแรงดัน 750 โวลต์ ลักษณะเป็นสายกลมที่มีจำนวนแกนตั้งแต่ 1 แกนถึง 4 แกน ชนิด 1 แกนจะมีเปลือกหุ้มทับชั้นฉนวน 1 ชิ้น ส่วนชนิด 2 – 4 แกนจะมีเปลือกหุ้มทับฉนวนอีก 2 ชั้น ใช้สำหรับเดินเป็นสายเมนเข้าอาคารบ้านพักอาศัย กรณีที่เดินสายไฟใต้ดินและใช้ในวงจรทั่วไปที่เดินใต้ดิน

สายไฟ NYY ชนิด 1 แกน จะใช้ในระบบแรงดัน 220 โวลต์ 1 เฟส 2 สาย และ 380/220 โวลต์ 3 เฟส 4 สาย นอกจากนี้สามารถใช้เดินในวงจร 380 โวลต์ 3 เฟส 3 สาย ทั่วไปด้วย

สายไฟ NYY ชนิด 2 แกน จะใช้ในระบบแรงดัน 220 โวลต์ 1 เฟส 2 สาย

สายไฟ NYY ชนิด 3 แกน จะใช้ในระบบแรงดัน 380/220 โวลต์ 3 เฟส 3 สาย

สายไฟ NYY ชนิด 4 แกน จะใช้ในระบบแรงดัน 380/220 โวลต์ 3 เฟส 4 สาย

การใช้งาน

ใช้งานได้ทั่วไป

เดินในท่อร้อยสาย และในรางเดินสาย

เดินฝังดินโดยตรง

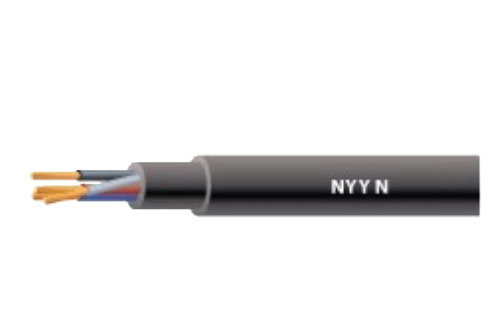

4.สายไฟ NYY-N

สายไฟ NYY-N เป็นสายไฟชนิดทนแรงดัน 750 โวลต์ ลักษณะเป็นสายกลมชนิด 4 แกน คือ มีสายไฟอยู่ 3 แกน
และมีสายศูนย์หรือสายนิวทรัล (Neutral) อีก 1 แกน ใช้สำหรับเดินเป็นสายไฟเมนเข้าอาคาร ที่ใช้ระบบแรงดัน 380/220 โวลต์ 3 เฟส 4 สาย

การใช้งาน

ใช้งานได้ทั่วไป

เดินในท่อร้อยสาย และในรางเดินสาย

เดินฝังดินโดยตรง

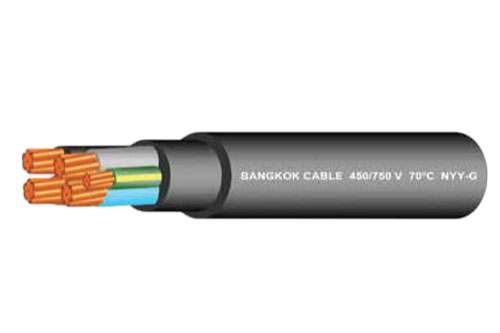

5.สายไฟ NYY-G

สายไฟ NYY-G เป็นสายไฟชนิดทนแรงดัน 750 โวลต์ ลักษณะเป็นสายกลมชนิดแกน คือ มีสายไฟอยู่ 3 แกน และมีสายดินหรือสายกราวด์ (Ground) อีก 1 แกน ใช้สำหรับเดินเป็นสายไฟเข้าเมนอาคาร ที่ใช้ระบบแรงดัน 380/220 โวลต์ 3 เฟส 4 สาย

การใช้งาน

ใช้งานได้ทั่วไป

เดินในท่อร้อยสาย และในรางเดินสาย

เดินฝังดินโดยตรง

6.สายไฟ VCT

สายไฟVCTเป็นสายไฟชนิดทนแรงดัน750โวลต์ที่เหมาะสมสำหรับงานติดตั้งกล้องวงจรปิดภายนอก ลักษณะเป็นสายกลมที่มีจำนวนแกนตั้งแต่1แกนถึง4แกนโดยสายไฟชนิดนี้ตัวนำทองแดงจะมีลักษณะเป็นเส้นลวดขนาดเล็กๆ รวมกลุ่มกัน หุ้มทับด้วยฉนวน และเปลือกอีก 1 ชั้น ใช้สำหรับจ่ายกระแสไฟฟ้าแก่เครื่องมือไฟฟ้าที่ใช้แรงดัน 220 โวลต์ หรือ 380/220 โวลต์ หรือ 380/220 โวลต์ ที่จำเป็นต้องมีการเคลื่อนย้าย หรือไม่ได้ติดตั้งถาวร เนื่องจากลักษณะตัวนำทองแดงที่เป็นเส้นลวดขนาดเล็กๆ รวมกลุ่มกันนี้จะทำให้สายไฟชนิดนี้สามารถโค้งงอได้ง่าย

การใช้งาน

เดินในท่อร้อยสาย สำหรับงานติดตั้งกล้องวงจรปิด

เดินในรางเดินสาย หรือ วางบนรางเคเบิล

เดินฝังดินโดยตรง

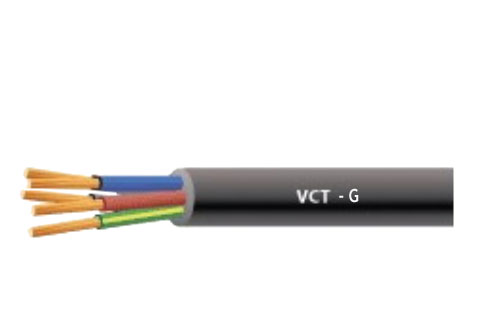

7.สายไฟ VCT-G

สายไฟ VCT-G เป็นสายไฟฟ้าชนิดทนแรงดัน 750 โวลต์ ลักษณะเป็นสายกลมที่มีจำนวนแกนตั้งแต่ 1 แกน ถึง 4 แกน ซึ่งมีลักษณะโครงสร้างคล้ายกับสายไฟ VCT แต่มีสายดินหรือ สายกราวด์ (Ground) เพิ่มอีก 1 แกน สำหรับการต่อลงดินโดยเฉพาะ

การใช้งาน

เดินในท่อร้อยสาย

เดินในรางเดินสาย หรือ วางบนรางเคเบิล

เดินฝังดินโดยตรง
