การเดินสายภาพและสายไฟในท่อโลหะอ่อน

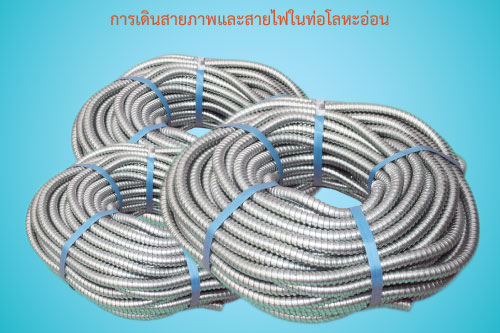

ท่อโลหะอ่อน (Flexible Metallic Conduit) นิยมเดินร้อยสายภาพกล้องวงจรปิดและสายไฟ เนื่องจากสามารถโค้งงอได้สะดวกตามความต้องการใช้งานและยังใช้งานได้ดีกับเครื่องจักรที่มีการสั่นสะเทือน นิยมใช้งานในช่วงความยาวสั้นๆ ตรงจุดที่ต่อท่อเข้าจุดคอนโทรล แต่เนื่องจากเป็นท่อที่ไม่กันน้ำในการใช้งาน จึงต้องคำนึงถึงเรื่องนี้ด้วยเป็นสำคัญ ข้อกำหนดที่สำคัญ ดังนี้

1.การใช้งาน(CCTV)ท่อชนิดนี้ให้ใช้ในสถานที่แห้งเข้าถึงได้และเพื่อป้องกันสายจากความเสียหายทางกายภาพ หรือเพื่อการเดินซ่อนสาย

2.ห้ามใช้ท่อโลหะอ่อนในกรณีต่อไปนี้

2.1 ในปล่องลิฟต์ หรือปล่องขนของ

2.2 ในห้องแบตเตอรี่ เพราะอาจผุกร่อนได้เนื่องจากไอกรด

2.3 ในบริเวณอันตราย นอกจากจะระบุไว้เป็นอย่างอื่น

2.4 ฝังดิน หรือฝังคอนกรีต

2.5 ในสถานที่เปียก นอกจากจะใช้สายไฟชนิดที่เหมาะสมกับสภาพการติดตั้ง และในการติดตั้งท่อโลหะอ่อนต้องป้องกันไม่ให้น้ำเข้าไปในช่องเดินสายที่ท่อโลหะอ่อนนี้ต่ออยู่

2.6 ท่อโลหะอ่อนที่มีขนาดเล็กกว่า 15 มม. (1/2 นิ้ว) ยกเว้น ท่อโลหะอ่อนที่ประกอบมากับขั้วหลอดไฟ และมีความยาวไม่เกิน 1.80 เมตร

3.การติดตั้ง มุมดัดโค้งระหว่างจุดดึงสายรวมกันต้องไม่เกิน 360 องศา และระยะห่างระหว่างอุปกรณ์จับยึดต้องไม่เกิน 1.50 เมตร และห่างจากกล่องต่อสาย หรืออุปกรณ์ต่างๆ ไม่เกิน 0.30 เมตร
