การเดินสายไฟและสายภาพกล้องวงจรปิดในช่องเดินสายอโลหะบนพื้นผิว

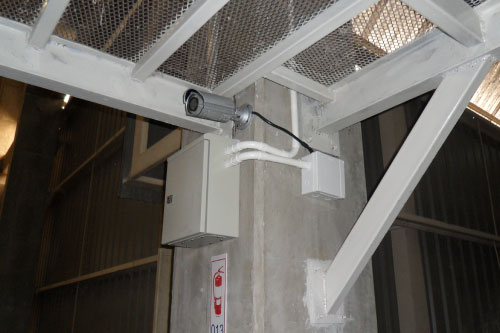

ช่องเดินสายอโลหะบนพื้นผิว (Surface Nonmetallic Raceway) ทำด้วยวัสดุทนบรรยากาศที่มีสารเคมี ไม่ติดไฟ ทนแรงกระแทก ไม่บิดเบี้ยวจากความร้อนในสภาวะการใช้งานสามารถใช้งานในที่อุณหภูมิต่ำได้ มีหลายสีหลายแบบตามความต้องการ ช่วยให้การเดินสายกล้องวงจรปิดรวดเร็วและสวยงาม

1.การใช้งาน อนุญาตให้ใช้ช่องเดินสายอโลหะบนพื้นผิวในสถานที่แห้งเท่านั้น


2.ห้ามใช้ช่องเดินสายอโลหะบนพื้นผิวในกรณีต่อไปนี้

2.1 ในที่ซ่อน

2.2 ในที่ซึ่งอาจเกิดความเสียหายทางกายภาพได้

2.3 ในระบบแรงสูง

2.4 ในปล่องขนของ หรือ ปล่องลิฟต์

2.5 ในบริเวณอันตราย นอกจากจะระบุไว้เป็นอย่างอื่น

2.6 ในที่ซึ่งอุณหภูมิโดยรอบ หรืออุณหภูมิใช้งานของสายเกินกว่าอุณหภูมิของการเดินสายอโลหะบนพื้นผิวที่ระบุไว้

3.จำนวนสายไฟและสายกล้องวงจรปิดไม่เกินที่กำหนดโดยผู้ผลิต กรณีที่ไม่มีข้อมูล พื้นที่หน้าตัดฉนวน และเปลือกของสายในช่องเดินสายไม่ควรเกิน 20% ของพื้นที่หน้าตัดภายในช่องเดินสาย

4.ขนาดกระแสของสายในช่องเดินสายอโลหะบนพื้นผิว ให้ใช้ขนาดกระแสตามท่อ กรณีท่ออโลหะ และไม่ต้องใช้ค่าตัวคูณลดกระแส เนื่องจากมีสายหลายเส้น ถ้าพื้นที่หน้าตัดของช่องพื้นที่สายมากกว่า 2,580 ตร.มม. จำนวนตัวนำที่มีกระแสไหลในช่องเดินสายไม่เกิน 30 เส้น และพื้นที่หน้าของตัวนำรวมฉนวน และเปลือกในช่องเดินสายไม่เกิน 20% ของพื้นทีหน้าตัดภายในช่องเดินสาย

5.การติดตั้ง ห้ามต่อช่องเดินสายอโลหะบนพื้นผิวตรงจุดที่ผ่านผนัง หรือพื้นปลายของช่องเดินสายต้องปิด

6.การต่อสายทำได้เฉพาะในส่วนที่สามารถเปิดออก และเข้าถึงได้ตอดเวลา พื้นที่หน้าตัดของสาย และฉนวนรวมทั้งหัวต่อสาย เมื่อรวมกันแล้วต้องไม่เกิน 75% ของพื้นที่หน้าตัดช่องเดินสายกล้องวงจรปิด ณ จุดต่อสาย
